Dalam arsitektur jaringan, kabel LAN menjadi medium transmisi yang menentukan kestabilan, latensi, dan kecepatan. Untuk menjaga performa, memahami Urutan kabel lan dan Manfaatnya untuk Infrastruktur Jaringan adalah bekal krusial bagi teknisi maupun pemilik usaha yang ingin jaringan andal dan mudah dipelihara.
Konsep Dasar Urutan Kabel LAN

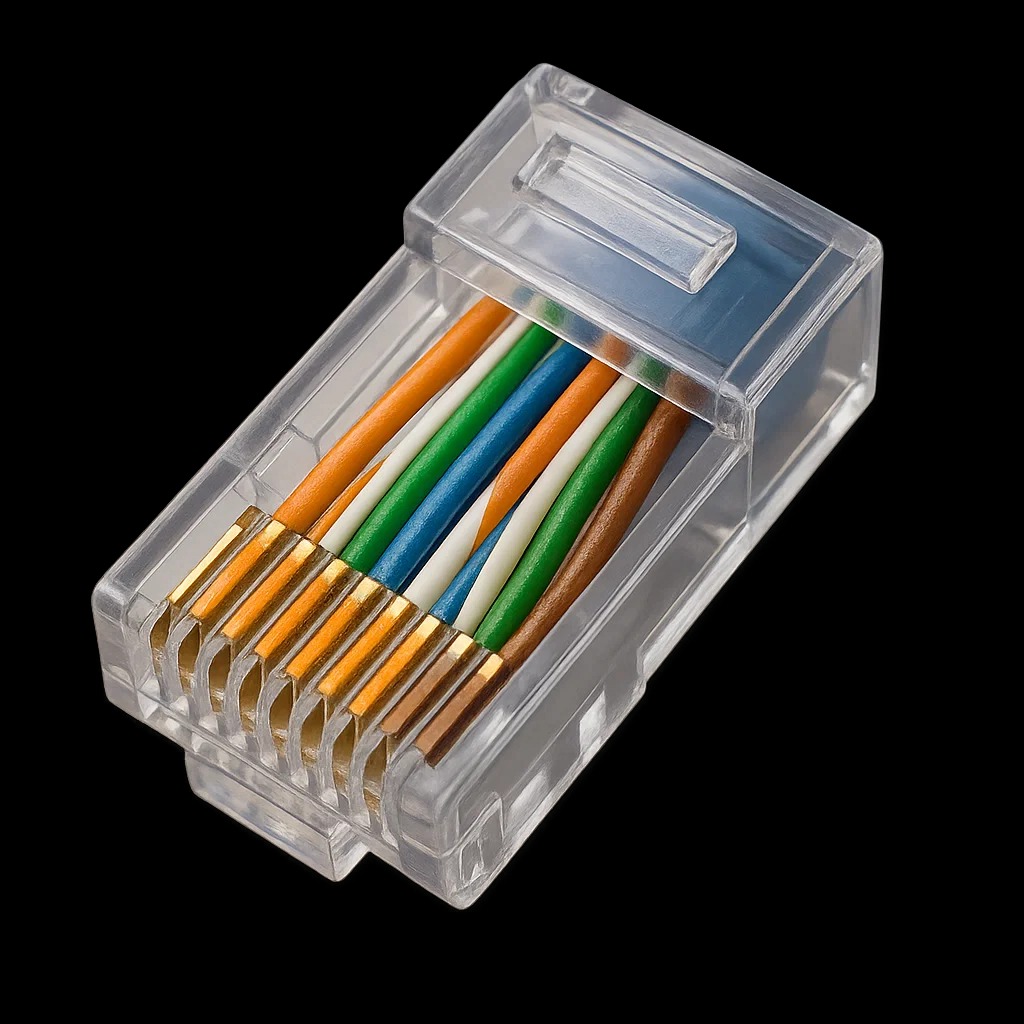

Kabel twisted pair berisi delapan konduktor bertanda warna yang dimasukkan ke konektor RJ45 mengikuti standar T568A atau T568B. Urutan yang tepat memastikan pasangan kabel tetap berdekatan sehingga derau elektromagnetik berkurang dan sinyal diferensial tetap bersih.
Susunan warna T568A
- Putih Hijau
- Hijau
- Putih Oranye
- Biru
- Putih Biru
- Oranye
- Putih Cokelat
- Cokelat
Susunan warna T568B
- Putih Oranye
- Oranye
- Putih Hijau
- Biru
- Putih Biru
- Hijau
- Putih Cokelat
- Cokelat
Kesalahan pada satu posisi saja dapat menurunkan throughput atau menyebabkan link tidak terbentuk. Konsistensi di kedua ujung kabel menjadi kunci.
Perbedaan Kabel Straight dan Crossover
Kabel straight menggunakan standar yang sama di kedua ujung, cocok untuk menghubungkan perangkat berbeda seperti komputer ke switch atau router. Kabel crossover menukar pasangan transmit dan receive dengan menerapkan T568A di satu ujung dan T568B di ujung lain, lazim untuk menghubungkan perangkat sejenis seperti komputer ke komputer lama yang tidak mendukung auto MDI X.
Perangkat modern umumnya sudah mendukung auto MDI X, namun praktik terbaik tetap menyarankan pembuatan kabel sesuai peruntukan agar kompatibel dengan berbagai perangkat dan skenario.
Manfaat Urutan Kabel LAN bagi Infrastruktur
- Stabilitas transmisi dengan pasangan terpilin yang benar sehingga jitter dan packet loss menurun.
- Kompatibilitas global karena standar T568A dan T568B diakui luas sehingga memudahkan integrasi perangkat.
- Efisiensi pemeliharaan diagnosa lebih cepat saat teknisi menemui pola warna baku.
- Mitigasi interferensi penempatan pasangan data tepat menjaga impedansi terkontrol.
- Skalabilitas jaringan penambahan switch, access point, dan endpoint baru menjadi lebih sederhana.
Dalam konteks Urutan kabel lan dan Manfaatnya untuk Infrastruktur Jaringan, kerapihan terminasi dan standar yang konsisten membantu menjaga MTBF yang tinggi serta menekan biaya operasional.
Aplikasi pada Lingkungan Modern
Di pusat data, kabel tembaga kategori tinggi berperan untuk uplink berkecepatan gigabit hingga multi gigabit dalam jarak pendek. Pada kantor, kabel ke workstation memastikan panggilan video dan kolaborasi cloud berjalan mulus. Pada sekolah, laboratorium komputer memerlukan konektivitas konstan untuk ujian dan pembelajaran digital. Di rumah, koneksi kabel ke PC gaming atau TV box memberi latensi rendah yang sulit dicapai jaringan nirkabel.
Kualitas instalasi turut menentukan hasil akhir. Gunakan kabel kategori yang sesuai kebutuhan, hindari tekukan tajam, jaga radius lengkung, dan gunakan tester untuk memverifikasi pasangan serta kontinuitas. Panel patch, manajemen kabel, dan penandaan port yang jelas akan memudahkan troubleshooting di kemudian hari.
Sumber Rujukan
- Standar TIA EIA 568 tentang infrastruktur telekomunikasi bangunan komersial
- IEEE 802.3 Ethernet untuk spesifikasi lapisan fisik dan media akses
- Praktik terminasi RJ45 dari produsen konektor dan kabel bereputasi
Memahami dan menerapkan urutan kabel LAN secara presisi akan menjaga performa jaringan, meminimalkan gangguan, dan menambah usia pakai infrastruktur. Dengan standar yang konsisten, proses ekspansi dan pemeliharaan berjalan lebih efisien sehingga investasi jaringan memberi manfaat berkelanjutan bagi operasional harian.
