Di balik konektivitas internet yang lancar, terdapat komponen fisik yang berperan penting menjaga kestabilan transmisi data. Salah satunya adalah Susunan kabel LAN dan Manfaatnya untuk Infrastruktur Jaringan. Struktur internal kabel ini dirancang dengan presisi tinggi untuk memastikan sinyal data dapat berpindah secara efisien tanpa gangguan interferensi elektromagnetik.
Memahami Konsep Dasar Susunan Kabel LAN
Kabel LAN (Local Area Network) merupakan media penghantar yang menghubungkan perangkat seperti komputer, switch, atau router. Di dalamnya terdapat delapan inti kawat kecil dengan warna berbeda yang dipilin menjadi empat pasang. Setiap pasangan memiliki fungsi spesifik untuk mengirim dan menerima sinyal listrik. Susunan warna inilah yang menentukan apakah kabel bekerja dengan benar atau tidak.
Dua standar utama yang digunakan secara global ialah TIA/EIA-568A dan TIA/EIA-568B. Keduanya mengatur urutan warna kabel di dalam konektor RJ45 agar komunikasi antarperangkat berjalan sinkron. Perbedaan di antara keduanya terletak pada posisi beberapa pasangan warna, terutama oranye dan hijau.
Standar Warna pada Susunan Kabel LAN
Berikut urutan warna kabel LAN menurut standar T568A dan T568B:
| Nomor Pin | T568A | T568B |
|---|---|---|
| 1 | Putih-Hijau | Putih-Oranye |
| 2 | Hijau | Oranye |
| 3 | Putih-Oranye | Putih-Hijau |
| 4 | Biru | Biru |
| 5 | Putih-Biru | Putih-Biru |
| 6 | Oranye | Hijau |
| 7 | Putih-Cokelat | Putih-Cokelat |
| 8 | Cokelat | Cokelat |
Urutan ini bukan sekadar estetika. Ia berfungsi menjaga keseimbangan arus data agar tidak terjadi "crosstalk" atau gangguan sinyal antar pasangan kabel. Proses pemilinan kabel juga membantu menahan interferensi elektromagnetik dari luar.
Jenis Susunan: Straight dan Crossover
Dalam praktik jaringan, dikenal dua jenis susunan kabel utama: straight-through dan crossover. Kabel straight memiliki urutan warna yang sama di kedua ujungnya, biasanya digunakan untuk menghubungkan perangkat berbeda seperti komputer ke switch atau router. Sementara kabel crossover memiliki urutan berbeda pada kedua ujung konektor. Fungsinya untuk menghubungkan perangkat sejenis, seperti komputer ke komputer tanpa perantara switch.
Pemahaman terhadap jenis susunan ini penting bagi teknisi jaringan, sebab kesalahan kecil dalam urutan kabel dapat membuat koneksi tidak terbaca sama sekali oleh perangkat.
Fungsi Tiap Pasang Kabel dalam Jaringan
Setiap pasangan kabel memiliki tanggung jawab berbeda. Dua pasang digunakan untuk mengirim dan menerima data, sementara sisanya dapat digunakan untuk fungsi tambahan seperti Power over Ethernet (PoE), yang memungkinkan pengiriman daya listrik bersama sinyal data dalam satu kabel.
Dengan sistem ini, perangkat seperti kamera CCTV IP, access point, dan telepon VoIP dapat beroperasi tanpa adaptor tambahan. Inilah salah satu alasan mengapa Susunan kabel LAN dan Manfaatnya untuk Infrastruktur Jaringan menjadi hal fundamental dalam desain sistem komunikasi modern.
Keuntungan Susunan Kabel LAN yang Tepat
- Konektivitas Stabil: Urutan kabel yang benar menjamin arus sinyal tetap seimbang, sehingga kecepatan transmisi tidak terganggu.
- Perawatan Mudah: Standarisasi warna mempermudah proses troubleshooting atau penggantian kabel di kemudian hari.
- Kualitas Jaringan Optimal: Menghindari kebocoran sinyal dan memastikan perangkat dapat berkomunikasi tanpa delay.
- Dukungan Teknologi Tinggi: Memungkinkan penggunaan fitur-fitur modern seperti PoE dan Gigabit Ethernet secara aman.
Penerapan dalam Infrastruktur Digital
Di gedung perkantoran, sekolah, hingga pusat data, kabel LAN dengan susunan yang presisi adalah kunci keberhasilan sistem jaringan. Server dan komputer klien harus saling terhubung tanpa celah agar proses transfer informasi berlangsung cepat. Bahkan untuk jaringan industri yang mengontrol mesin produksi, susunan kabel yang salah dapat menyebabkan sistem gagal berfungsi.
Dalam skala rumah tangga, kabel LAN digunakan untuk menghubungkan smart TV, perangkat NAS, hingga konsol game. Kualitas susunan dan material kabel menentukan seberapa lancar streaming, upload, atau aktivitas online dilakukan.
Panduan Merangkai Kabel LAN Secara Tepat

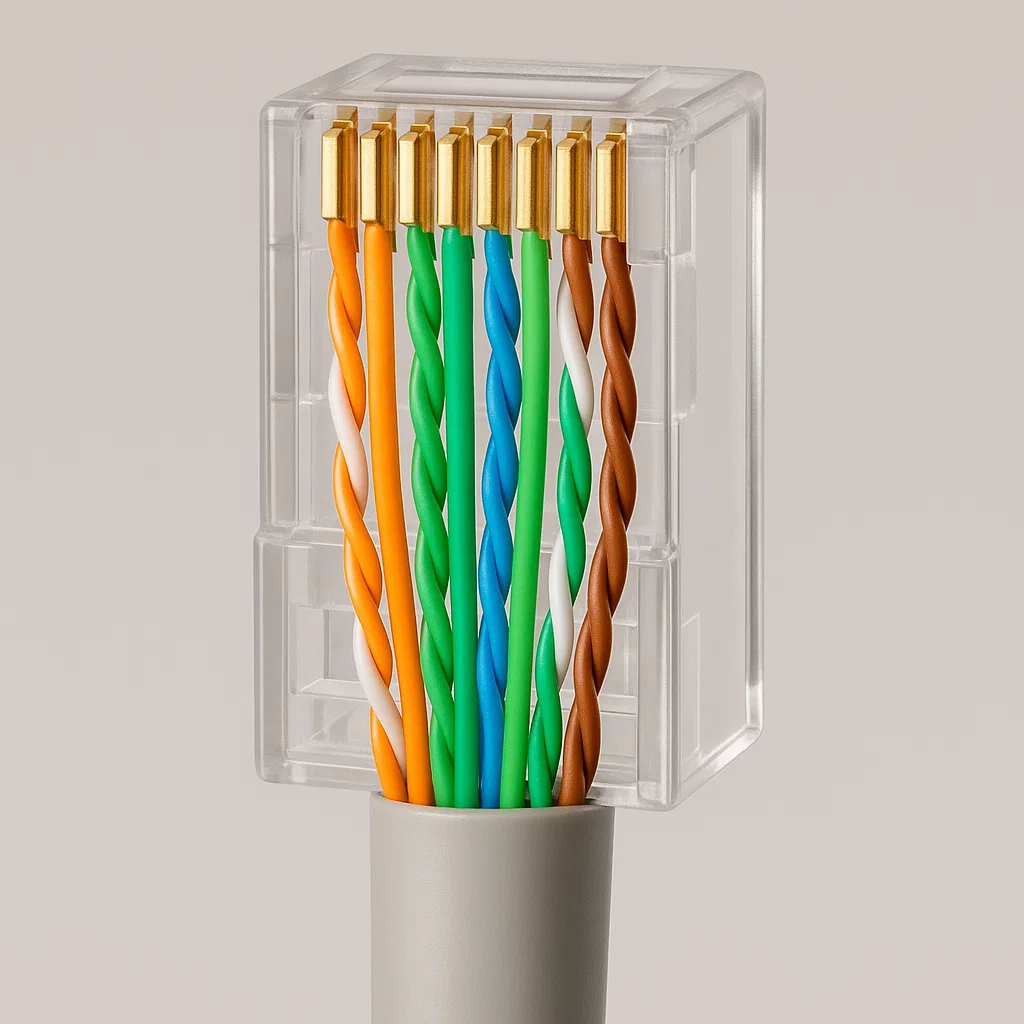

Untuk membuat kabel LAN yang berfungsi optimal, langkah-langkahnya meliputi pemotongan lapisan luar kabel sekitar dua sentimeter, pelurusan pasangan kabel, penyusunan warna sesuai standar (T568A atau T568B), lalu memasukkannya ke konektor RJ45 hingga rapat. Setelah itu, proses crimping dilakukan menggunakan alat khusus agar pin logam menekan inti kabel dengan sempurna.
Setelah selesai, teknisi biasanya menguji koneksi menggunakan LAN tester untuk memastikan seluruh jalur terhubung dengan benar. Hasil yang baik ditandai dengan lampu indikator menyala berurutan dari pin 1 hingga 8 di kedua sisi.
Kesimpulan
Dalam era digital yang menuntut kecepatan dan stabilitas, memahami struktur dan fungsi dari Susunan kabel LAN dan Manfaatnya untuk Infrastruktur Jaringan menjadi hal yang krusial. Kerapian dan ketepatan susunan bukan sekadar masalah teknis, melainkan fondasi yang menentukan efisiensi seluruh sistem komunikasi. Dengan pemilihan material berkualitas, penerapan standar internasional, dan pemasangan profesional, kabel LAN tetap menjadi pilar utama di tengah maraknya teknologi nirkabel.
