Attenuation Fiber Optik Memahami Penyebab Pengukuran dan Cara Menguranginya

Attenuation fiber optik adalah berkurangnya daya cahaya ketika merambat di dalam serat optik. Redaman ini diukur dalam desibel per kilometer dan langsung memengaruhi kecepatan, jarak tempuh sinyal, serta stabilitas jaringan. Memahami sumber redaman, cara mengukur, dan bagaimana mengendalikannya akan membantu Anda merancang dan memelihara jaringan yang efisien.

Definisi attenuation dan alasan pentingnya untuk operasi jaringan

Attenuation adalah nilai total kehilangan daya sepanjang jalur serat. Angka yang lebih kecil berarti sinyal sampai ke penerima dengan kekuatan yang lebih baik sehingga margin sistem lebih aman dan kebutuhan perangkat penguat dapat ditekan.

• Kualitas layanan meningkat karena sinyal lebih kuat di sisi penerima.
• Jarak transmisi bisa lebih jauh tanpa amplifier tambahan.
• Biaya operasional turun karena komponen aktif yang dibutuhkan lebih sedikit.

Penyebab attenuation fiber optik yang perlu Anda kenali

Standar dan nilai tipikal attenuation yang dijadikan acuan

Untuk serat singlemode kelas ITU T G.652, redaman serat tipikal berada di sekitar 0,35 dB per km pada 1310 nm dan 0,20–0,25 dB per km pada 1550 nm, dengan persyaratan maksimum tertentu pada dokumen standarnya dan lembar data pabrikan. Angka praktis seperti ini digunakan saat menghitung anggaran daya link. :contentReference[oaicite:3]{index=3}

Sebagai pedoman lapangan, FOA merangkum nilai redaman serat, konektor, dan splice yang lazim digunakan pada perhitungan. Ringkasnya, serat singlemode sering diasumsikan 0,4 dB per km di 1310 nm dan 0,2 dB per km di 1550 nm, dengan splice loss sekitar 0,15 dB dan konektor singlemode sekitar 0,5 dB per pasangan. :contentReference[oaicite:4]{index=4}

Metode mengukur attenuation agar diagnosis lebih akurat

• Cut back dan insertion loss termasuk metode yang distandarkan oleh IEC 60793 untuk memastikan pengukuran konsisten. :contentReference[oaicite:5]{index=5}

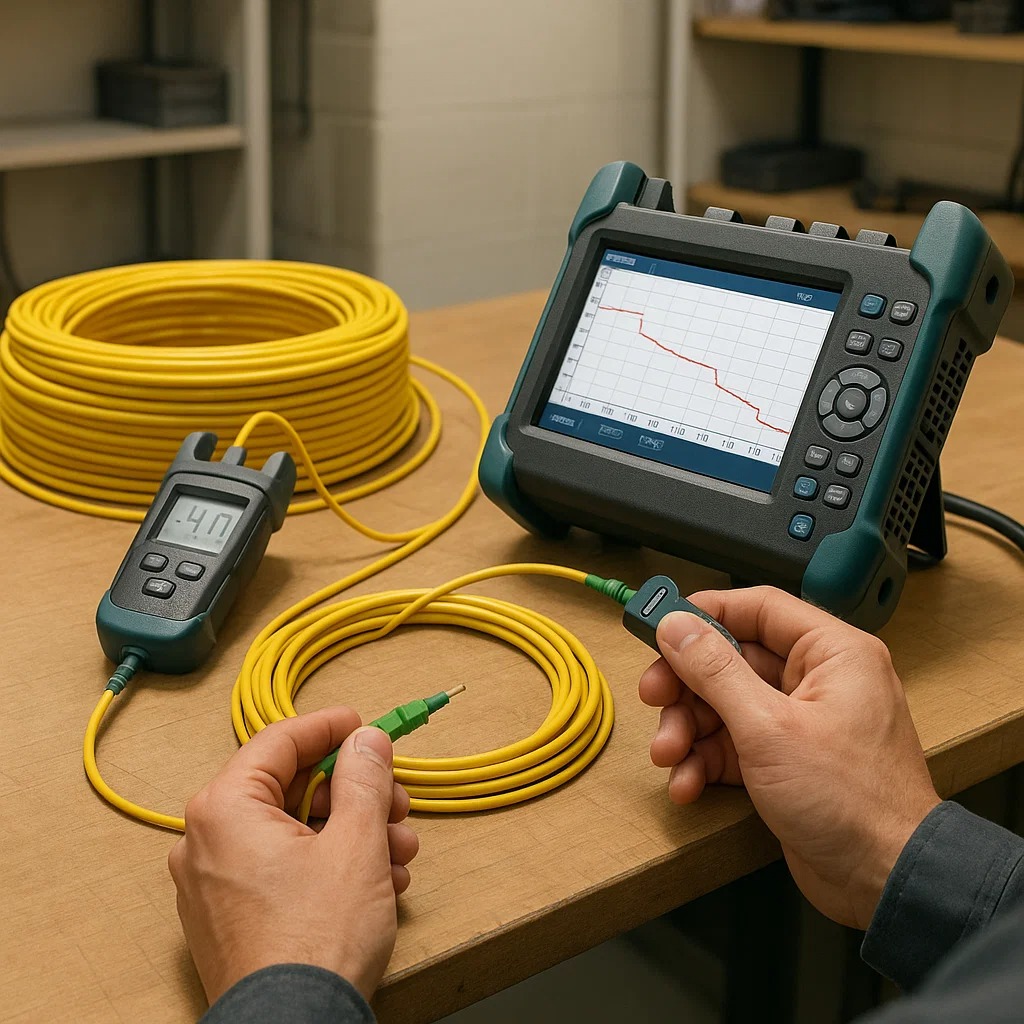

• OTDR memprofilkan redaman sepanjang kabel, mendeteksi event seperti splice, konektor, patahan, sekaligus membantu pelacakan lokasi masalah. :contentReference[oaicite:6]{index=6}
• Pahami dead zone OTDR agar interpretasi event berdekatan tidak keliru ketika jarak antar konektor terlalu pendek. :contentReference[oaicite:7]{index=7}

Contoh perhitungan link budget sederhana

Misalkan jalur singlemode 10 km beroperasi pada 1310 nm dengan empat sambungan fusion dan empat konektor.

• Redaman serat 10 km × 0,35 dB per km = 3,5 dB :contentReference[oaicite:8]{index=8}
• Empat splice × 0,15 dB = 0,6 dB :contentReference[oaicite:9]{index=9}
• Empat konektor × 0,5 dB = 2,0 dB :contentReference[oaicite:10]{index=10}

Total estimasi loss adalah 6,1 dB. Angka ini kemudian dibandingkan dengan daya keluaran pemancar, sensitivitas penerima, dan margin desain untuk memastikan link memenuhi target kinerja.

Praktik terbaik untuk menekan attenuation pada jaringan Anda

• Pilih serat dan konektor sesuai standar serta aplikasi, pastikan spesifikasi redaman memenuhi kebutuhan proyek. :contentReference[oaicite:11]{index=11}
• Lakukan splicing bersih dan presisi, ganti elektroda fusion splicer sesuai rekomendasi pabrikan.
• Jaga radius tikung minimum dan hindari titik jepit, perhatikan data redaman terinduksi akibat bending dari pabrikan. :contentReference[oaicite:12]{index=12}
• Gunakan mikroskop inspeksi dan tisu bebas serat, bersihkan ferule dengan alkohol isopropil sebelum koneksi.
• Uji dua arah dengan OTDR untuk hasil yang lebih representatif terutama pada rute panjang. :contentReference[oaicite:13]{index=13}

Studi kasus ringkas di lapangan

Sebuah rute FTTH sepanjang 5 km menunjukkan penurunan throughput. OTDR menampilkan redaman rata rata 0,5 dB per km pada 1310 nm. Setelah audit, ditemukan beberapa konektor kotor dan tray sambungan terlalu sempit yang menyebabkan microbending. Setelah pembersihan konektor dan penataan ulang tray, redaman turun menjadi sekitar 0,32 dB per km dan layanan kembali stabil. Praktik ini selaras dengan pedoman pengukuran dan troubleshooting yang direkomendasikan komunitas industri. :contentReference[oaicite:14]{index=14}

Referensi tepercaya

• ITU T G.652 Single mode optical fibre characteristics. :contentReference[oaicite:15]{index=15}
• Pabrikan serat singlemode G.652.D contoh spesifikasi redaman dan efek bending. :contentReference[oaicite:16]{index=16}
• IEC 60793 1 40 metode pengukuran redaman optik. :contentReference[oaicite:17]{index=17}
• FOA pedoman nilai tipikal redaman serat konektor dan splice serta perhitungan loss budget. :contentReference[oaicite:18]{index=18}
• Fluke Networks penggunaan OTDR dan konsep dead zone. :contentReference[oaicite:19]{index=19}
• Penjelasan Rayleigh scattering sebagai sumber dominan redaman. :contentReference[oaicite:20]{index=20}

FAQ

Berapa nilai attenuation yang dianggap baik untuk serat singlemode

Untuk rute luar ruang modern, banyak produsen dan referensi industri menyebut kisaran sekitar 0,35 dB per km di 1310 nm dan 0,20 sampai 0,25 dB per km di 1550 nm sebagai angka tipikal yang wajar, sedangkan batas maksimum mengikuti standar dan spesifikasi pabrikan. :contentReference[oaicite:21]{index=21}

Apakah panjang gelombang memengaruhi attenuation

Ya. Umumnya redaman di 1550 nm lebih rendah daripada 1310 nm sehingga mendukung jarak lebih jauh, tetapi sensitivitas terhadap bending bisa meningkat sehingga penataan kabel tetap harus rapi. :contentReference[oaicite:22]{index=22}

Bagaimana cara membedakan masalah redaman serat dan redaman di titik sambungan

Gunakan OTDR untuk melihat profil loss sepanjang rute. Event seperti sambungan atau konektor akan muncul sebagai lonjakan pada kurva sehingga bisa dipilah dari redaman serat yang bersifat gradual. :contentReference[oaicite:23]{index=23}

Seberapa sering pengujian attenuation perlu dilakukan

Biasanya dilakukan saat commissioning sebagai baseline lalu diulang saat ada gangguan atau setelah pekerjaan pemeliharaan. Standar IEC menyediakan metode konsisten agar perbandingan antar pengujian valid. :contentReference[oaicite:24]{index=24}
